集中供漆系统方案设计安装调试集中供漆系统解决方案
2025-06-12(274)次浏览
油漆在经过正确的调配后，使用隔膜泵或柱塞泵将油漆从桶内抽出经过调压、稳压、过滤后，通过精心设计、施工的管路输送到每一个枪站。可以使不同时刻不同工位都能喷出同样颜色和同样性能的油漆，从而获得更佳的涂膜...
油漆在经过正确的调配后，使用隔膜泵或柱塞泵将油漆从桶内抽出经过调压、稳压、
过滤后，通过精心设计、施工的管路输送到每一个枪站。可以使不同时刻不同工位
都能喷出同样颜色和同样性能的油漆，从而获得更佳的涂膜质量。
系统方案的编制和系统的设计，主要参照工厂的要求结合我公司多年来在油漆循环
系统。
设计、安装上的实际经验，具体方安说明如下：

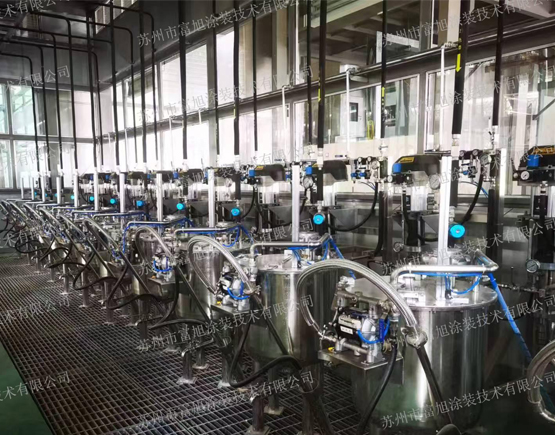

油漆循环系统

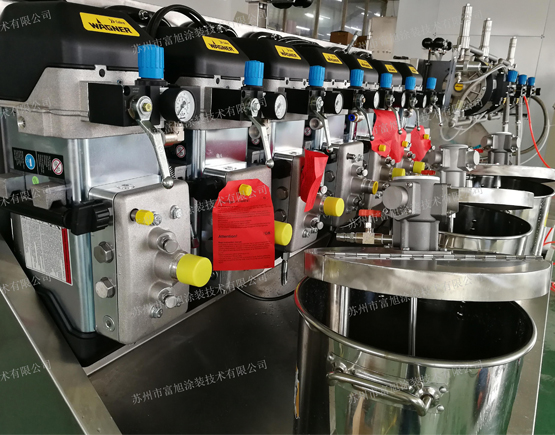

油漆循环系统采用隔膜泵或柱塞泵输漆模组，不锈钢油漆罐、油漆低液位报警系统和不锈钢
管路。管路循环形式为：采用两线循环的方式。分别将油漆输送至自动出口。供漆系统能实
模块化布置，输漆泵、稳压器、过滤器等均安装在一起，排列紧凑连接管线短，弯头数量少，
便于安装维护和使用；
在泵的空气入口处加装空气三组件以保证泵的正常工作；
在泵的空气入口处加装漏式球阀，当需要停泵时，关闭漏式球阀，这时泵马达中的压缩空气会
自动排掉，以保证油漆管路中的压力可以迅速释放，安全可靠；
泵的出口处采用袋式过滤器，它的主要作用是过滤油漆，保证喷涂质量；在过滤器的两端配有
涂料压力表，以检查是否需要更换过滤袋；
背压阀可以调节循环管线中油漆的压力，以保证油漆有足够的循环量；
为了随时掌握油漆罐内的油漆存量，油漆罐上装有浮球式油漆液位指示计，以便于提醒操作工
添加油漆；
